Запчасти для компрессоров С412М, КМ1, К29, К29-01, К1, КВ7, К11, К12, К23
Каталог запасных частей на компрессорную головку C412M (pdf, русс, 0,57 Mb)
| |
Наименование |
Место установки |
Кол-во на компрессор |
|
Блок цилиндров С412М.01.00.017 |
компрессор |
1 |
|

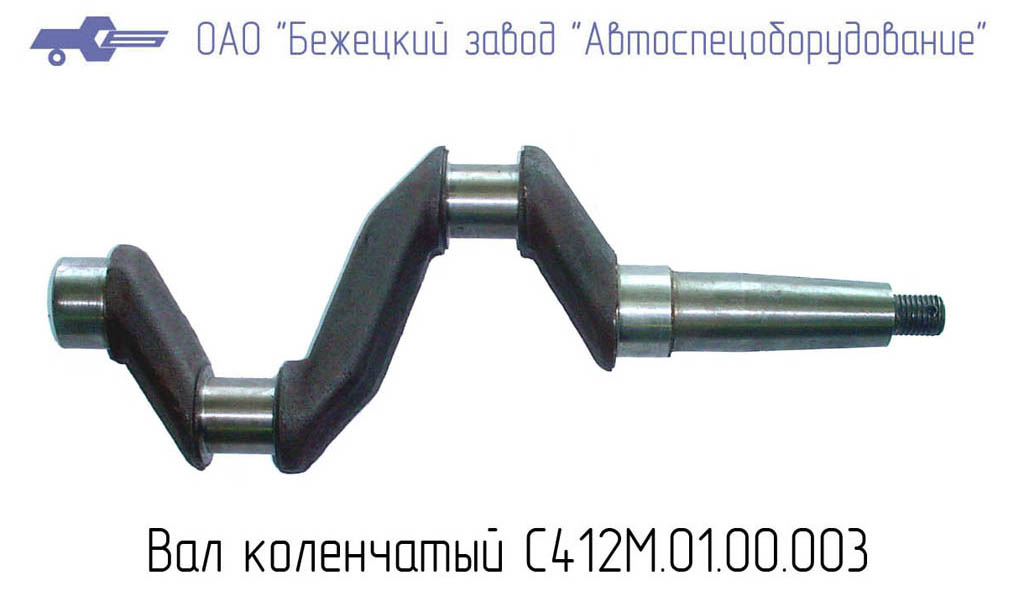

Вал коленчатый С412М.01.00.003 |
компрессор |
1 |
|
Вкладыш верхний С412.01.01.002 |
на коленвал |
2 |
|
Вкладыш нижний С412.01.01.003 |
на коленвал |
2 |
|
Головка цилиндров С412М.01.00.800 |
компрессор |
1 |
|

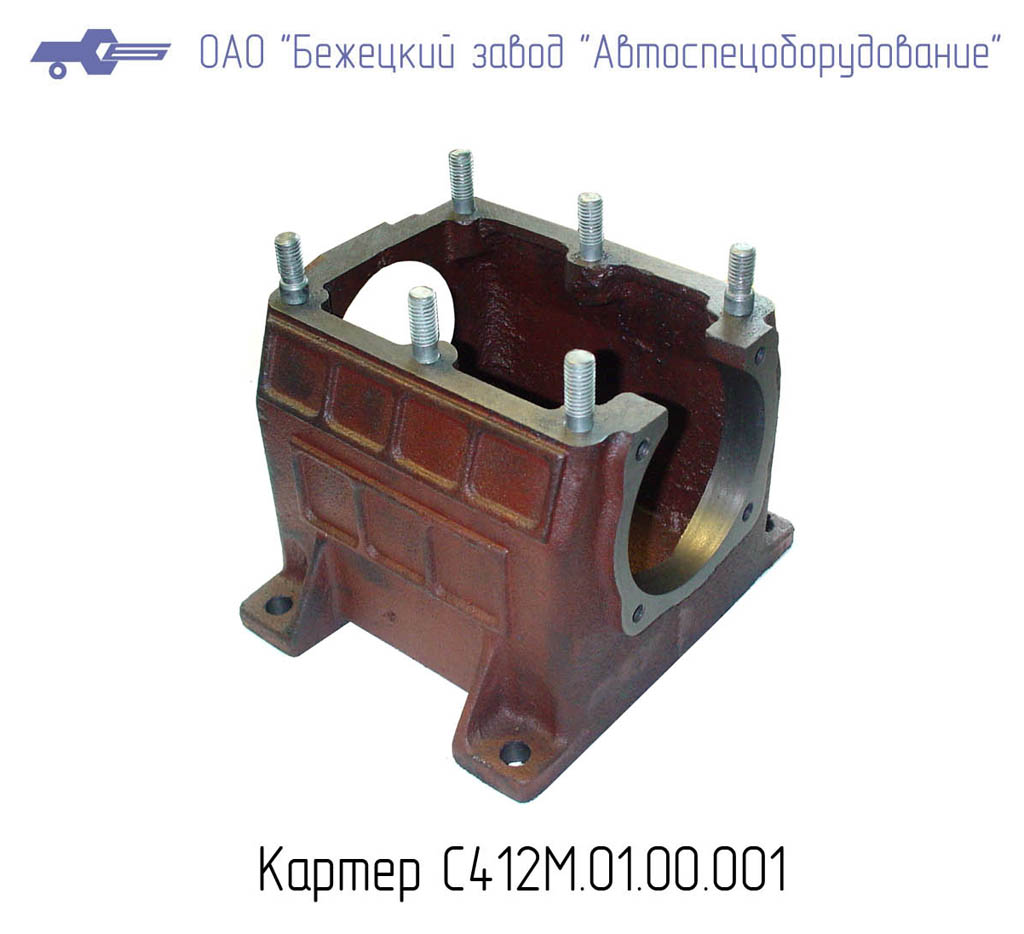

Картер С412М.01.00.001 |
компрессор |
1 |
|

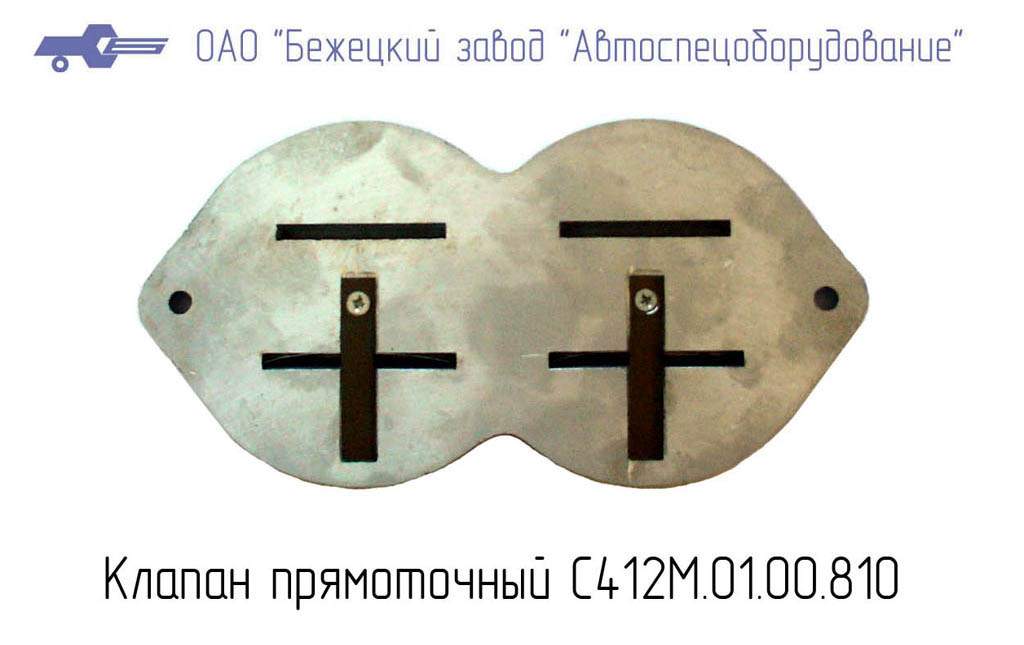

Клапан прямоточный С412М.01.00.810 |
на блок цилиндров |
1 |
|

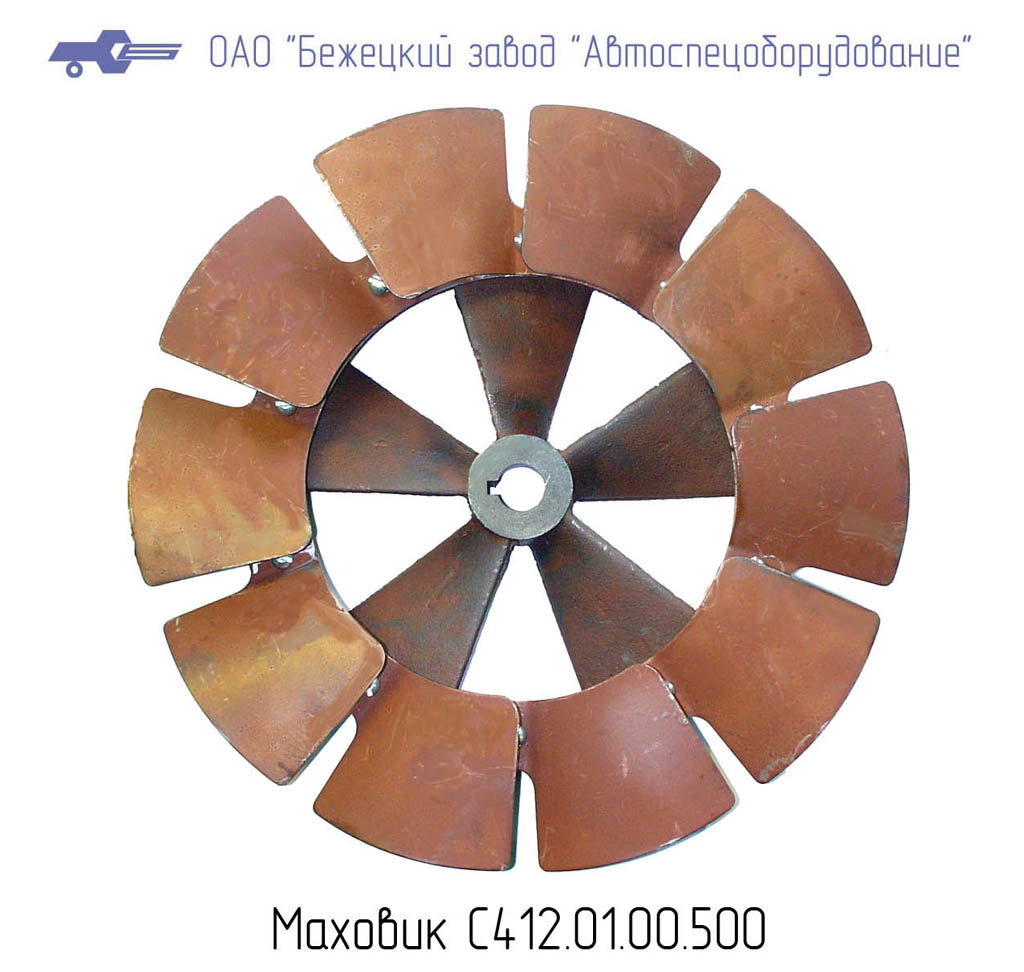

Маховик С412.01.00.500 |
на коленвал |
1 |
|
Палец поршня С412М.01.01.009 |
поршень |
2 |
|
Поршень с шатуном С412М.01.01.000 |
компрессор |
2 |
|

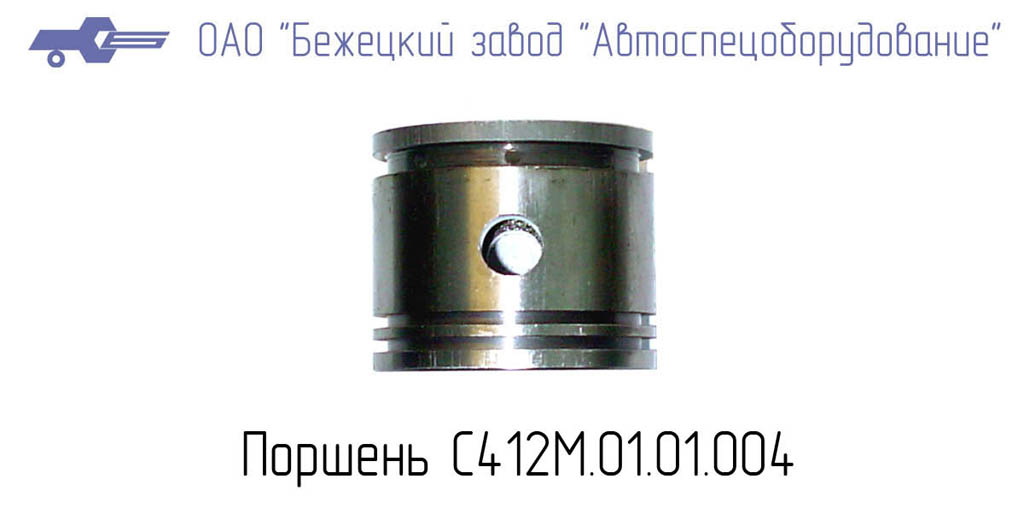

Поршень С412М.01.01.004 |
компрессор |
2 |
|
Прокладка С412.01.00.002 |
под фильтр |
1 |
|

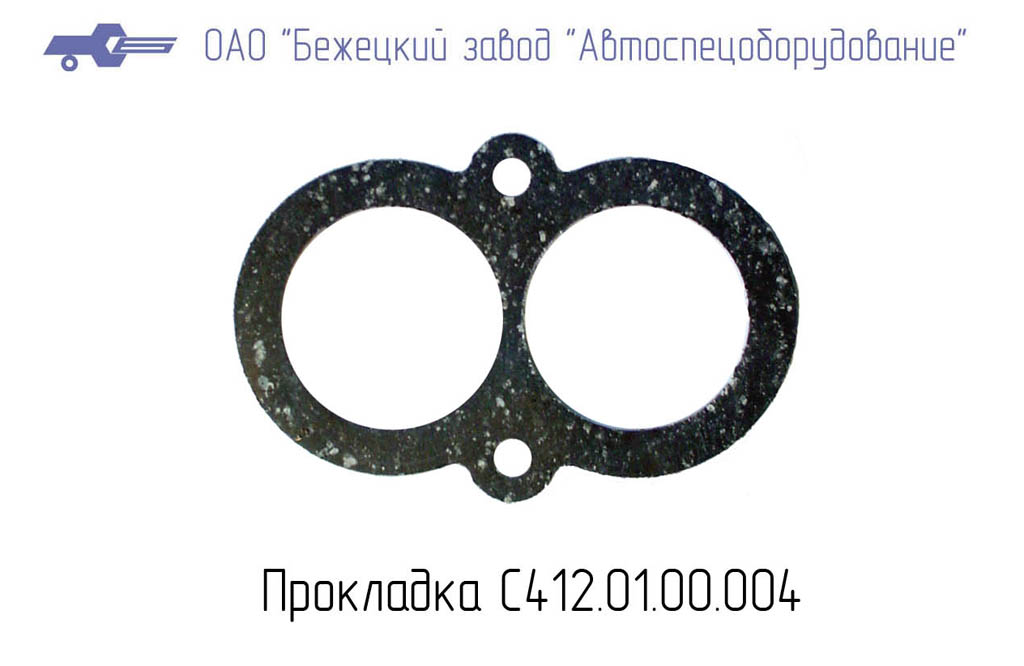

Прокладка С412.01.00.004 |
под клапан |
1 |
|
Прокладка С412.01.00.005 |
под блок цилиндров |
1 |
|

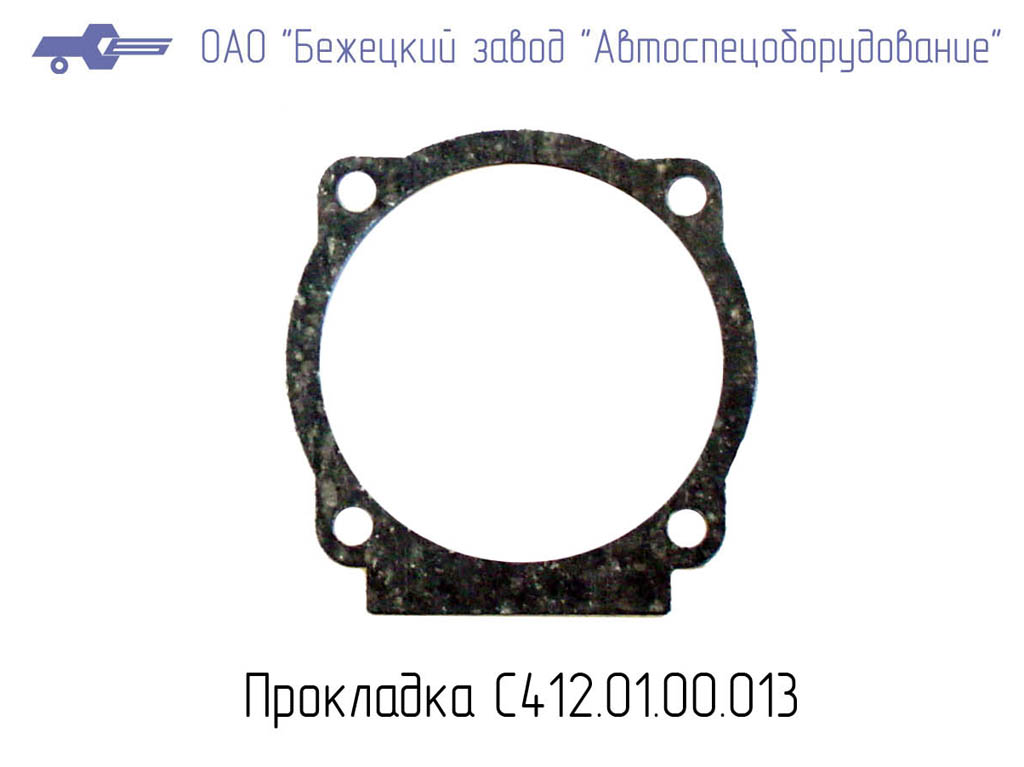

Прокладка С412.01.00.013 |
на картер |
1 |
|

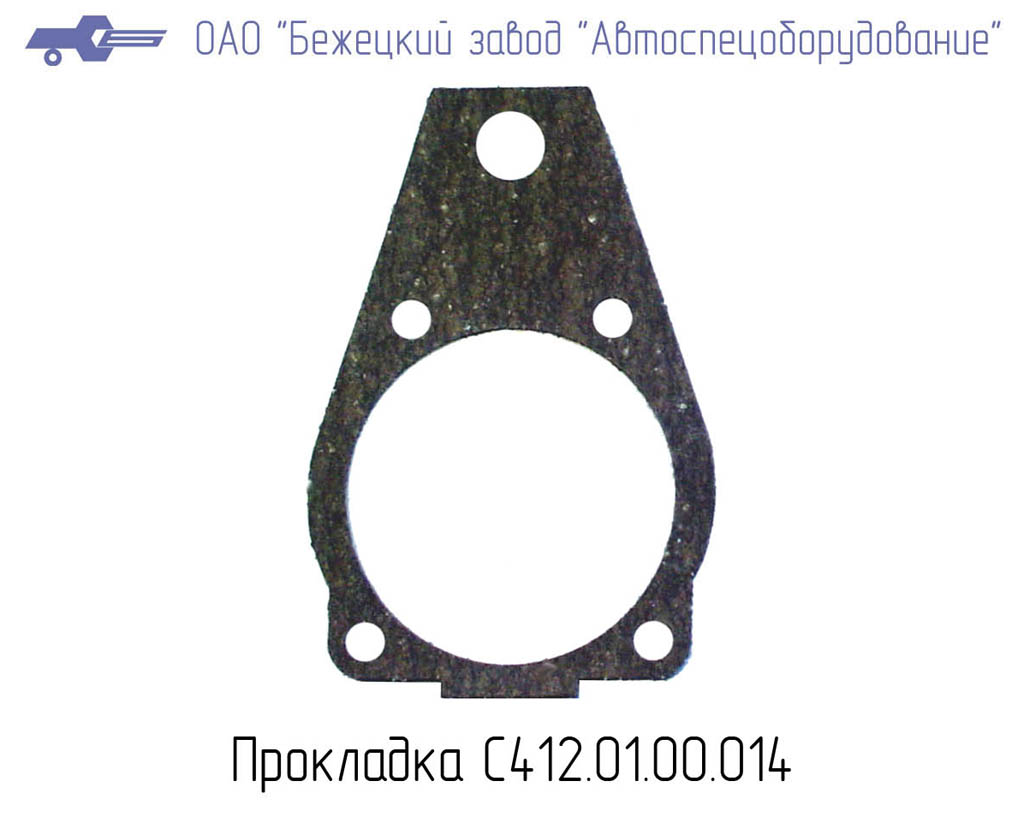

Прокладка С412.01.00.014 |
на картер |
1 |
|
Прокладка С412.01.00.802 |
на клапан прямоточный |
1 |
|
Прокладка С412М.01.00.016 |
на ресивер |
1 |
|

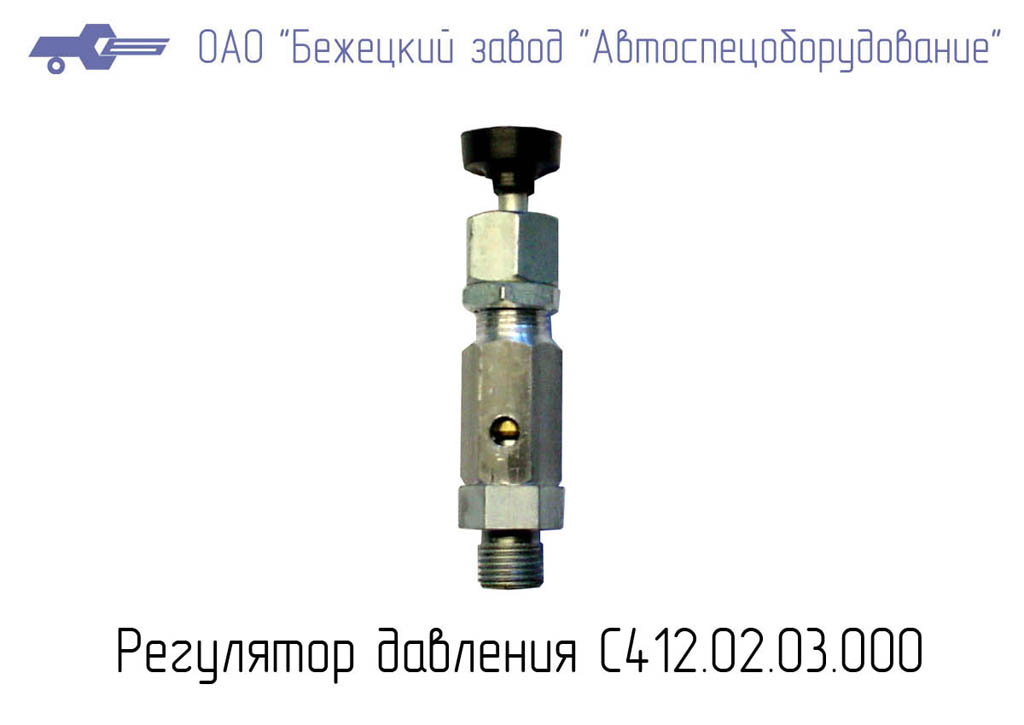

Регулятор давления С412.02.03.000 |
ресивер |
1 |
|
Реле давления К1.03.03.200 |
ресивер |
1 |
|
Реле давления К23.02.03.200 |
ресивер |
1 |
|
Ремонтный комплект РК2 |
Набор колец на 2 поршня |
1 |
|

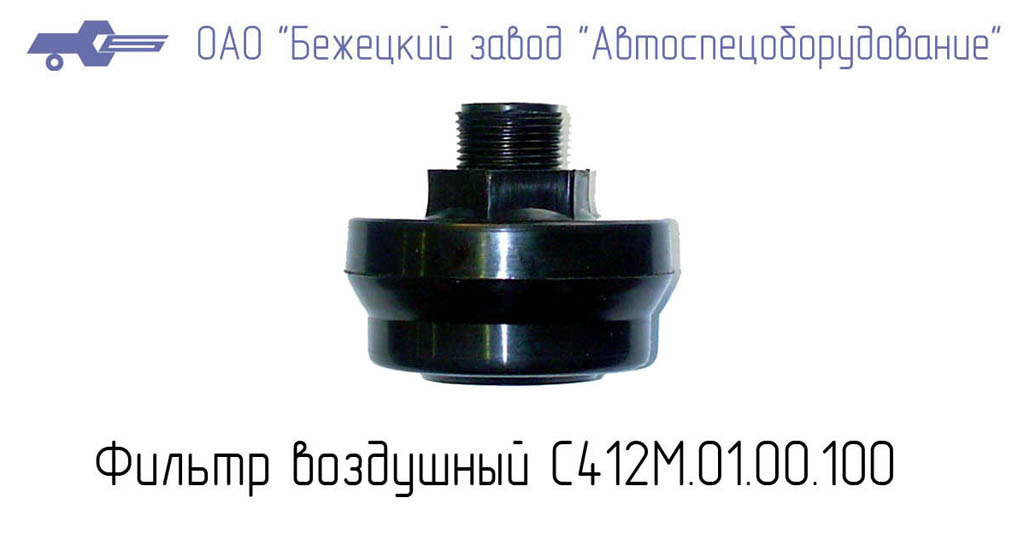

Фильтр С412М.01.00.100 |
компрессор |
1 |
|

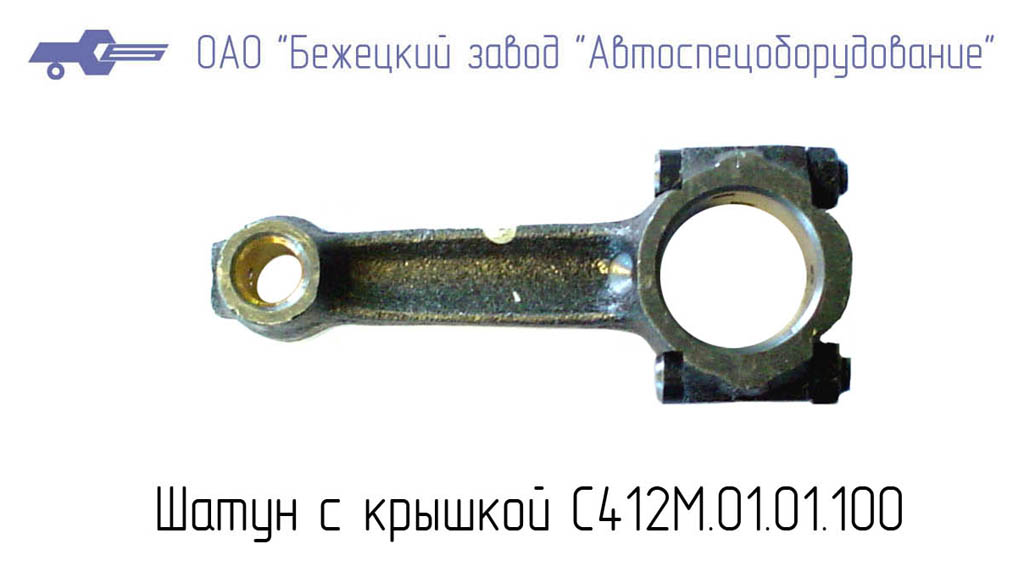

Шатун с крышкой С412М.01.01.100 |
коленвал |
2 |
|
Шкив К12.00.00.001 |
двигатель |
1 |
|
Шкив К23.00.00.001 |
двигатель |
1 |
|
Шкив С412.00.00.003 |
двигатель |
1 |
|

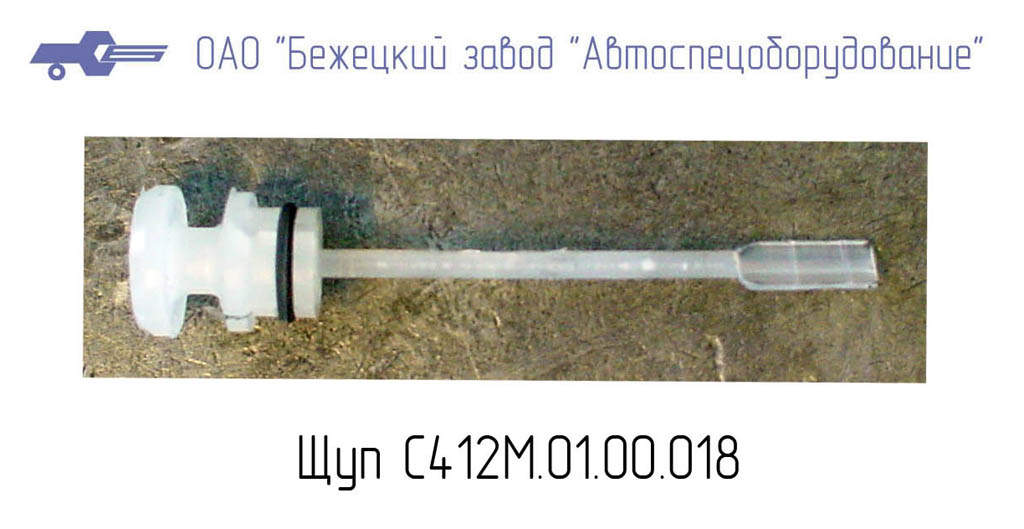

Щуп С412М.01.00.018 |
картер |
1 |
|
